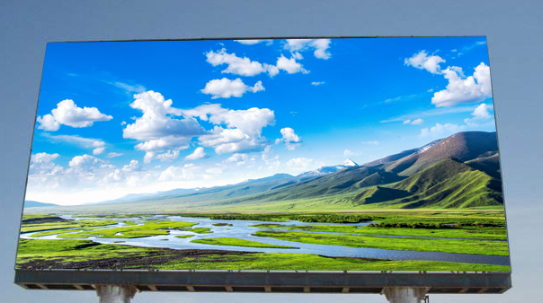

LED顯示屏的系統組成架構

1、顯示單元：這是LED顯示屏幕的主體部分，由發光材料及驅動電路構成。室內屏幕就是各種規格的單元顯示板，室外屏幕就是單元箱體。

2、主控制器：作用是將輸入的RGB數字視頻信號緩沖，灰度變換，重新組織，并產生各種控制信號。

3、開關電源：用途是將220V交流電變?yōu)楦鞣N直流電提供給各種電路。

4、傳輸電纜：主控儀產生的顯示資料及各種控制信號由雙絞線電纜傳輸至屏幕本體。

5、掃描控制器：該電路板的功能是資料緩沖，產生各種掃描信號以及占空比灰度控制信號。/6、專用顯示卡及多媒體卡(視頻卡)：LED全彩屏專用顯示卡除了具有電腦顯示卡的基本功能外，還同時輸出數字RGB信號及行、場、消隱等信號給主控儀。多媒體卡除了以上功能外還可將輸入的模擬Video信號變?yōu)閿?shù)字RGB信號(即視頻采集)。

6、其他信號源及其外接裝置：包括電腦、電視機、藍光、DVD、VCD、攝錄像機等。
